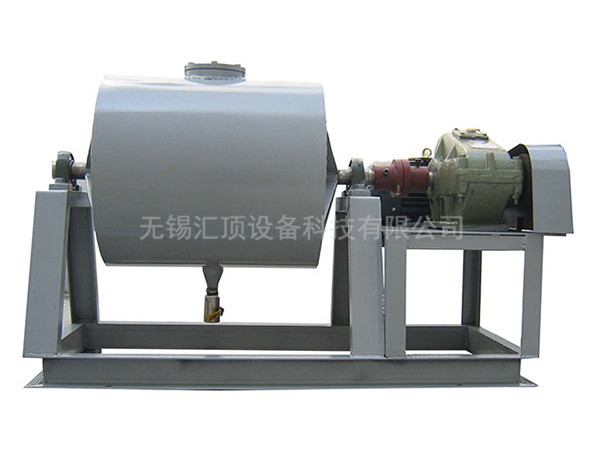

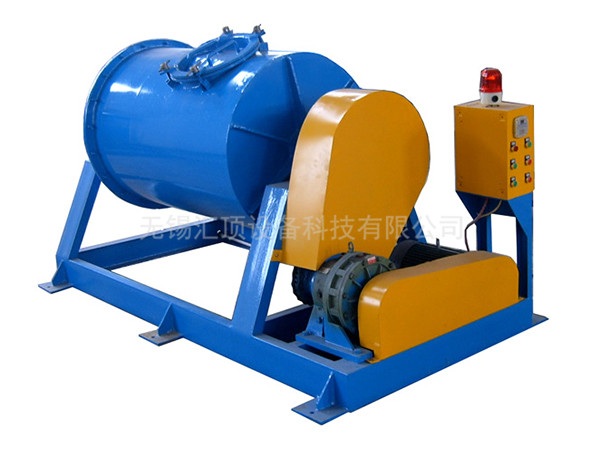

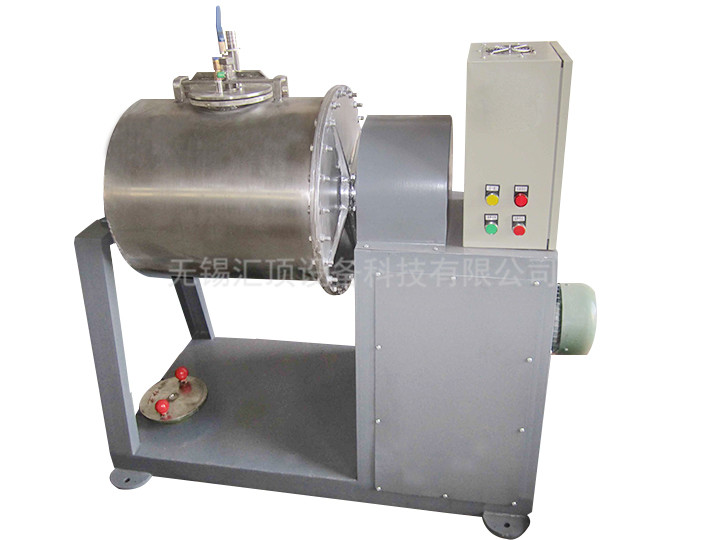

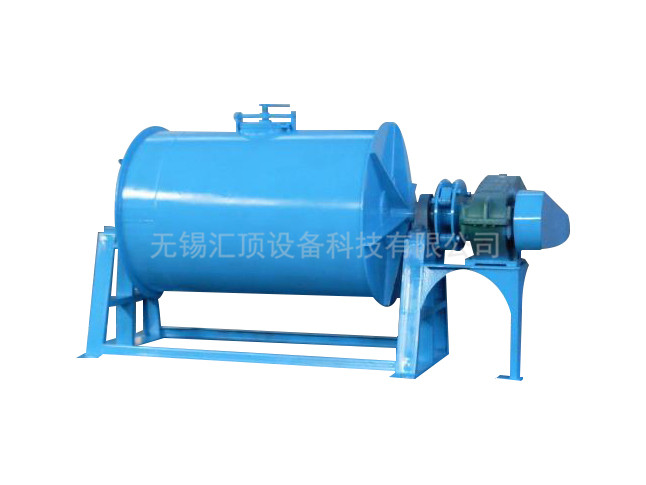

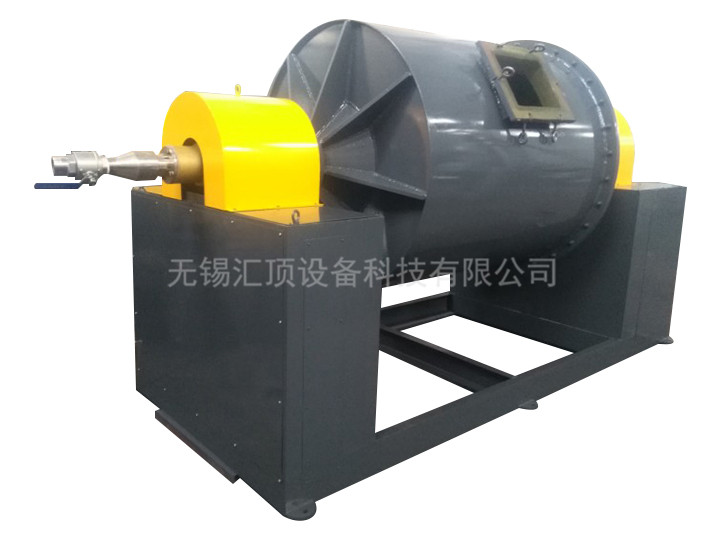

臥式濕法球磨機

      臥式濕法球磨機是一種比較老的常規型球磨機，由一個水平放置并能旋轉的圓筒和放在筒中的一些球組成的。圓筒一般是鋼制的，也有為特殊需要而用瓷、石等材料作內襯的；球也是這樣，有鋼制和瓷制的，甚至有采用鵝卵石的。需要研磨的墨料連同球一起在圓筒中旋轉，由于球的作用，墨料便被粉碎和分散。

產品概述
       臥式濕法球磨機是硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬、石英沙以及玻璃陶瓷等生產行業進行干式或濕式粉磨的設備。

工作原理
       為臥式筒形旋轉裝置，外沿齒輪、鏈輪或皮帶傳動，兩倉格子型球磨機。物料由送料機經入料中空軸螺旋均勻地進入球磨機第一倉，內裝三種不同規格的球介，筒體轉動產生離心力將球介帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显谝粋}達到粗磨后，經單層隔倉板進入二倉，該倉內裝有四種不同規格的球介，將物料進一步研磨。粉狀物通過出料口篩欄板排出，進入振動篩粉機進行分級完成粉磨作業。
       結構特點：本機由送料機、出料部、回轉部、傳動部、分級部等主要部分組成。中空軸采用鑄鋼件，內襯可按用戶要求制作，設備運轉平穩，工作可靠。

日常保養
       臥式濕法球磨機使用保養
       1、將設備平放在打好的基礎上，用螺栓緊固。
       2、開車前檢查各轉動部位是否運轉靈活，電機電器接線端是否牢固可靠，減速機是否加足潤滑油。
       3、停車后及時清洗，以防物料干皮、結固，影響下次開車。
       4、該機裝好后，研磨介質在沒加物料前，禁止開車。

技術參數

型式	容積（L）	φD	L	電機功率	轉速	入料口	出料閥
WSM-20	20	φ290	300	0.55	53	180	1
WSM-40	40	φ370	380	0.55	50	180	1
WSM—60	60	φ420	420	0.75	46	180	1
WGM-100	100	φ500	520	2.2	40	180	1.5
WGM-200	200	φ630	650	3	35	200	1.5
WSM—300	300	φ720	750	5.5	31	210	7.5
WSM—500	500	φ870	870	5.5	28	230	2
WSM—800	800	φ1070	1010	7.5	28	230	2
WSM—1000	1000	φ1090	1100	7.5	21	300	2
WSM—1500	1500	φ1250	1300	11	18	400	2.5
WSM—2000	2000	φ1370	1400	11	18	400	2.5
WSM—3000	3000	φ1570	1600	15	16	500	3
WSM—5000	5000	φ1860	1900	22	16	500	3
